トランスデューサーとは、電気エネルギーと音響エネルギーを互いに変換するデバイスを指します。電気エネルギーを音響エネルギーに変換するコンバーターは、送信トランスデューサーと呼ばれます。音響エネルギーを電気エネルギーに変換するコンバーターは、受信トランスデューサーです。トランスデューサーの主なパフォーマンスインジケーターは、動作周波数、周波数帯域幅、電気音響周波数、共鳴周波数でのインピーダンス、指向性（送信ビーム幅）、および感度です。使用される物理的特性と材料によれば、トランスデューサーは、磁気方向のトランスデューサーと電気トランスデューサーの2つのカテゴリに分けることができます。前者は、多くの場合、ニッケルまたはニッケル鉄合金で作られた強磁性材料の磁気式効果を使用しています。後者は、電気式および圧電効果を使用し、多くの場合、チタン酸バリウムセラミックや粉砕された鉛タイタン酸セラミックなどの誘電体材料でできています。

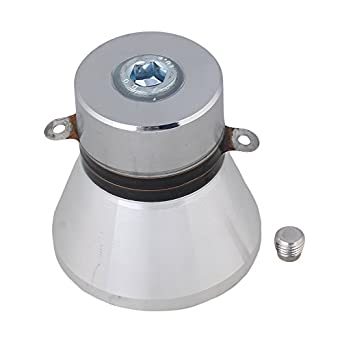

超音波トランスデューサー または 超音波センサーは、音響センサーです。超音波トランスデューサーは、超音波周波数に共鳴する圧電セラミックを使用します。材料の圧電効果は、電気信号を機械的振動に変換します。超音波トランスデューサーの種類：圧電トランスデューサー、サンドイッチトランスデューサー、円筒形のトランスデューサー、逆ホーントランスデューサーなどに分けることができます。 AC電圧により、同じ周波数で振動し、超音波が生成されます。
トランスデューサーは、ハウジング、マッチング層、圧電セラミックディスクトランスデューサー、バッキング、リードアウトケーブル、シンバルアレイレシーバーで構成されています。圧電セラミックディスクトランスデューサーは、厚さ方向に分極したPZT-5圧電材料で作られています。シンバルアレイレシーバーは、8〜16個のシンバルトランスデューサー、2本の金属リング、およびゴムガスケットで構成されています。
超音波トランスデューサは広く使用されています。彼らは、彼らが適用されている産業に従って、産業、農業、輸送、生活、医療、軍事に分かれています。実現された機能によると、それは超音波処理、超音波クリーニング、超音波検出、検出、モニタリング、テレメトリ、リモートコントロールなどに分けられます。作業環境によれば、液体、ガス、生物などに分けられます。その性質上、それは電力超音波、検出超音波、超音波イメージングなどに分けられます。
圧電セラミックトランスデューサーは、 電圧出力を実現するために、偏光電子電気体の圧電効果を使用します。入力部分は、正弦波電圧信号によって駆動され、逆圧電効果を介して振動させます。振動波は、入力ポートと出力ポートを介して出力ポートに機械的に結合され、出力部分は正の圧電効果を介して電荷を生成し、電気エネルギーエネルギー電子エネルギーからの圧電体の2つの変換を実現します。圧電トランスデューサーの共振周波数で最高の出力電圧を取得します。
電磁変圧器と比較して、圧電セラミック変圧器は、小型、軽量、高出力密度、高効率、分解に対する耐性、高温抵抗、燃焼の恐怖、電磁干渉、電磁ノイズの利点があります。さらに、圧電セラミックトランスは単純な構造を持ち、製造が簡単で、大量生産が簡単で、一部のフィールドの電磁変圧器に理想的な交換コンポーネントになります。圧電セラミックトランスは、主にスイッチングコンバーター、ノートブックコンピューター、ネオンランプドライバーなどに使用されます。
超音波モーターは、ステーターをトランスデューサーとして使用します。圧電結晶の逆圧電効果は、モーターステーターを超音波周波数振動に配置するために使用されます。次に、ステーターとローターの間の摩擦により、エネルギーを伝達してローターを駆動して回転させます。超音波モーターには、少量、大規模なトルク、高解像度、単純な構造、直接駆動、ブレーキメカニズムなし、ベアリングメカニズムがありません。これらの利点は、デバイスの小型化に有益です。超音波モーターは、光学機器、レーザー、半導体マイクロエレクトロニクスプロセス、精密機械と機器、ロボット工学、医学、生物工学で広く使用されています。
超音波洗浄トランスデューサー の原理は 、キャビテーション、放射圧、音の流れなどの物理的効果を使用して、超音波波が洗浄溶液に伝播する場合、洗浄部品の汚れを剥がし、洗浄液と汚れの間の化学反応を促進することです。超音波クリーニングマシンで使用される周波数は、クリーニングオブジェクトのサイズと目的、一般的に20〜50 kHzのサイズと目的に応じて、10〜500 kHzで選択できます。超音波トランスデューサーの周波数の増加に伴い、ラングジワン発振器、縦方向発振器、厚さ発振器などを使用できます。小型化に関しては、ウェーハバイブレーターの放射状振動と曲げ振動があります。超音波洗浄は、家庭用具、電子機器、自動車、ゴム、印刷、航空機、食品、病院、および医学研究産業でますます使用されています。

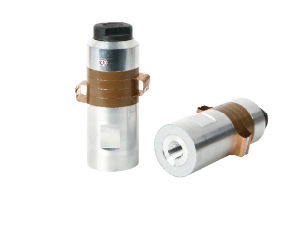

超音波溶接トランスデューサには、超音波金属溶接トランスデューサと超音波プラスチック溶接トランスデューサ の2種類があります。その中で、超音波プラスチック溶接技術が広く使用されています。超音波溶接は、トランスデューサーによって生成された超音波振動を使用し、超音波振動エネルギーを上部溶接部を介して溶接領域に伝達します。溶接ゾーンの大きな音響抵抗（つまり、2つの溶接の接合部）により、局所高温が生成されてプラスチックまたは金属が溶け、溶接作業は接触圧力の作用下で完了します。超音波溶接は、他の溶接方法では溶接できない部品を簡単に溶接できます。さらに、プラスチック製品の高価な金型コストを節約し、処理時間を短縮し、生産効率を向上させ、経済的、高速で、信頼性があります。
特定の静圧の下で、超音波処理ツールを備えた細かい研磨ツールをワークに追加することにより、ツールと同じ形状を処理できます。処理中、トランスデューサーは15〜40 kHzの周波数で15〜40ミクロンの振幅を生成する必要があります。超音波ツールは、ワークピースの表面の研磨性を、かなりの衝撃力の連続的な衝撃を受け、超音波放射部位を破壊し、材料を破壊し、材料除去の目的を達成することを受けます。超音波処理は、主に宝石、ja、大理石、攻撃、セメント炭化物などの脆性および硬い材料の処理、および形状の穴と細かい深い穴の加工に適用されます。さらに、通常の切削工具に超音波トランスデューサーの振動を追加すると、精度と効率も向上する可能性があります。
超音波減量は、超音波トランスデューサのキャビテーション効果と微小メカニカル振動を使用して、ヒトの表皮下で過剰な脂肪細胞を分解して乳化し、それらを排出して減量と形成の目的を達成することです。これは、1990年代に国際的に開発された新しいテクノロジーです。超音波脱脂技術は、国内外で急速な発展を達成しています。
超音波トランスデューサーは、血管の圧力を受けるために使用されます。バルーンが加圧され、血管にしっかりと押されると、超音波トランスデューサーは、塗布された圧力が血管拡張圧よりも高いため、血管の圧力を感じることができません。血管の圧力が特定の値に低下すると、2つの圧力が平衡に達します。この時点で、超音波トランスデューサーは血管の圧力を感じることができます。この圧力は、心臓の収縮期の圧力です。インジケータ信号はアンプから送信され、血圧値が得られます。電子化片測量計の聴診器の除去は、医療スタッフの労働強度を減らすことができます。
有毒、放射性、その他の過酷な環境では、人々はそれらの近くで働くことができず、リモートで制御する必要があります。テレビ、電気ファン、その他の電気スイッチにはリモコンが必要です。これらには、超音波トランスデューサーを装備できます。遠くから超音波を送信することにより、制御されたシステムに設置された受信トランスデューサーは信号を受信し、超音波信号を電気信号に変換し、スイッチを行います。
現代の輸送では、車両の操作を把握するために、車両の交通とカウントを自動的に監視する必要があります。たとえば、交通監督ステーションには、トランスミッションと受信の両方に使用できる超音波トランスデューサーとその補助機器が装備されています。車両が通過すると、音響パルスが戻ります。毎日の車両の数は、数えて蓄積することで得ることができます。車の背面にデュアル使用トランスデューサーを取り付けて、リアエンドの衝突を防ぎます。道路に受信圧電気超音波トランスデューサーを設置することも、ノイズの数値を監視することもできます。
超音波トランスデューサーを広く使用することで、人々の生活はますます便利になり、生活の質はますます高まっています。 Weifang Judeは、超音波トランスデューサー の提供に特化した 超音波トランスデューサーメーカーおよびサプライヤーであり、超音波洗浄トランスデューサー、超音波溶接トランスデューサー、および超音波トランスデューサーを提供します。
