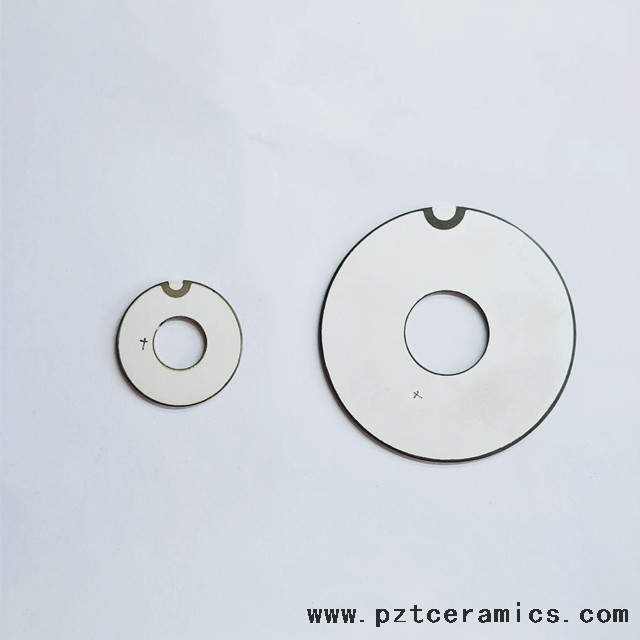

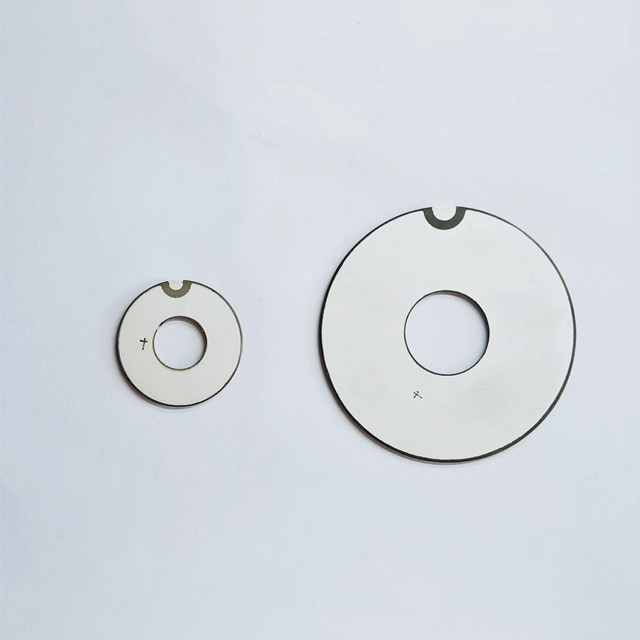

p iezoelectricセラミックリング
プレート、ディスク、圧電セラミックリングなどの圧電 セラミック成分は, 、力、圧力、ひずみまたは加速などの機械的信号を電圧に変換します。形状と寸法は 圧電成分の 、ツールによって決定される制限内で選択できますが、寸法は互いに依存します。最小寸法は、物理的および技術的な制限によって決定されます。たとえば、厚さや壁の厚さは、機械加工中のセラミックの機械的強度によって制限されます。
圧電セラミックリング要素 の材料は PZT-81です。この材料範囲は、圧電活性レベルがPZT-4よりわずかに低いにもかかわらず、高出力用途で使用されます。
| ブランド名： | ジュード |
| モデル番号： | JPCC-P41-78*25*1.7 |
| 材料： | P-41 |
| MOQ： | 交渉可能 |
| 支払い： | T/T、L/C |
| 注文 配達時間： | 30営業日以内 |
| 交通機関： | DHL、TNT、UPS、EMSなどのExpress Companyを介してAIRによる |
寸法：
1。外径39mm、内径16m、厚さ1.7mm、1.25MHz、P-41材料
モデルと技術データ：
タイプ | r eSonance 頻度 fs（ h z） | Ant Ir Esonance頻度 FP（Hz） | 帯域幅 FP-FS（Hz） | キャパシタンス CT（NF） | インピーダンス R1（オーム） | 電気機械結合係数 KP | d33 | 厚い共鳴周波数 （MHz） |
φ39×16×1.7 | 40080 | 43650 | 3570 | 6.75738 | 6.92 | 0.475 | 348 | 1.25 |
| 40040 | 43650 | 3610 | 6.7481 | 8.03 | 0.478 | 342 | 1.251 | |
40020 | 43500 | 3480 | 6.69479 | 7.47 | 0.469 | 346 | 1.252 | |
39920 | 43400 | 3480 | 6.81556 | 7.05 | 0.47 | 347 | 1.251 |
2。 外径78mm、内径25m、厚さ1.7mm、1.25MHz、P-41材料
モデルと技術データ：
タイプ | r eSonance 頻度 fs（ h z） | Ant Ir Esonance頻度 FP（Hz） | 帯域幅 FP-FS（Hz） | キャパシタンス CT（NF） | インピーダンス R1（オーム） | 電気機械結合係数 KP | d33 | 厚い共鳴周波数 （MHz） |
φ78×25×1.7 | 21336 | 23280 | 1944 | 21.3831 | 3.68 | 0.48 | 345 | 1.25 |
| 21230 | 23300 | 2070 | 20.7961 | 2.87 | 0.497 | 350 | 1.251 | |
21850 | 23450 | 1600 | 19.9451 | 4.48 | 0.43 | 347 | 1.253 | |
21350 | 22950 | 1600 | 18.4584 | 6.75 | 0.405 | 351 | 1.25 |
9
*すべての製品は、顧客の要件に従ってカスタマイズできます。
Weifang Jude Electronic Co.、Ltdは、のメーカーです 圧電セラミックコンポーネント。20年間この業界に従事しており、独自の工場、経験豊富な技術スタッフがあり、ISO 9001認定を達成しています。
私たちは、国内の一流の大学と協力し、プロの圧電セラミックR&Dルームを設立し、このすべてのサポートを備えて、最高の製品品質と最高のサービスを提供できます。
研究開発 研究所： www.xjtcyjy.com
認定：
工場：
出荷：
DHL、UPS、TNT 、EMS など 、 Express Company を介してAir By Airによる 顧客 へ の 配送 の ほとんど
輸送 時間 ： 1 週間 は 、 私 たち から 送ら れ た 後 .
、 顧客 オフィス に 到着 でき ます 。 .
電子メール：sales@pztceramics.com
Tel/Fax：+86-0536-2221236
ウェブサイト： www.pztceramics.com
