日本語ZHCモードタイプ
超高電圧セラミックコンデンサ
特徴：
定格電圧URは10kv.dcを超えています。
SAMLLサイズと高誘電体強度電圧
火炎耐性エポキシ樹脂でコーティングされています。
低散逸係数と優れた周波数特性。
この種のコンデンサは、主にCT81で構成されています。 CC81ラジアルリードタイプ、HFC、ZHC金型タイプ、HPC高電圧ネットワークコンデンサ。
アプリケーション：
レーザー、X線装置、エアクリーナーなどの高電圧DC電源。
カラーディスプレイ用のフォーカスサーキットで使用され、画面全体の画像フォーカスをより良くします。
静電コーティング機で使用されます。
仕様：
温度範囲 | テスト条件 | ||
-25℃〜+85℃ | 温度 | 電圧 | 頻度 |
20±2℃ | 1.0±0.2V | 1 kHzまたは1 MHz | |
定格電圧（UR）：10-40kv.dc
公称静電容量：1-10000pf
耐性：J：±5％; K±10％; M：±20％
温度。 Char。：Bn、B、R、D、E、F、SL、YL。
散逸係数：BN≤0.5％ R、D≤0.2％
b、e、f≤2.5％（1khz）
SL、YL≤0.15％（1MHz）
絶縁抵抗：10000mΩ分。
テスト電圧：1.5ur

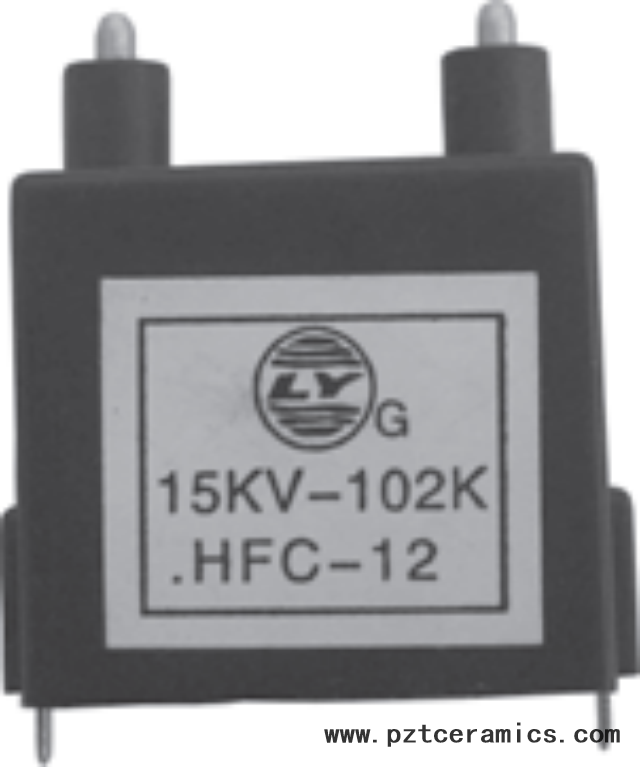

HFCフォーカスタイプ：
この種のコンデンサは、主にHFC-11およびHFC-12タイプで構成されています.

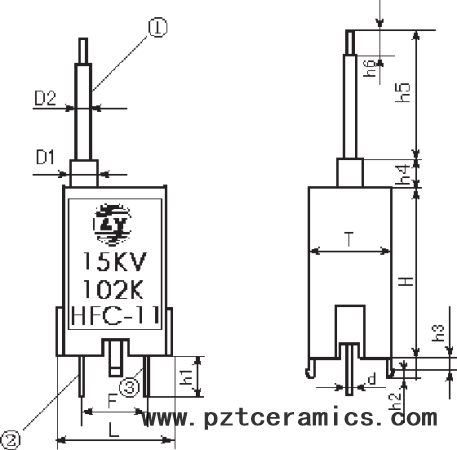

外観と概略図の寸法
コード番号 | L ±1.0 | H ±1.0 | F ±1.0 | T ±1.0 | D1 φ±0.5 | D2 φ±0.1 | H1 ±0.5 | H2 ±0.5 | H3 ±0.5 | H4 ±0.5 | H5 ±0.5 | H6 ±1.0 | S1 ±0.1 | S2 ±0.1 | d φ±0.1
|
HFC-11-15KV-102K | 27.0 | 38.0 | 18.0 | 14.5 | 5.8 | 3.2 | 4.5 | 2.8 | 1.7 | 10.0 | 600（480） | 9.0 | 1.0 | ||
HFC-12-15KV-102K | 34.0 | 27.0 | 31.0 | 18.0 | 6.4 | 2.35 | 4.5 | 8.0 | 3.3 | 0.7 | 1.75 |

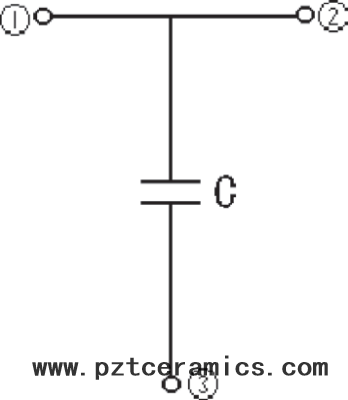

| コード番号 | 外観の寸法 | 概略図 |
| HFC-11 |  |  |
| HFC-12 |  |  |
接触：
電子メール：sales@pztceramics.com
violet.shan@pztceramics.com
Tel。：+86 131 6536 1320
Web：www.pztceramics.com
