超音波流量計センサー用の圧電セラミックディスク要素PZT-5

可用性ステータス:



お問い合わせバスケット

モデル：
JPCP-P51-100001
製品ブランド：
JUDE

製品説明

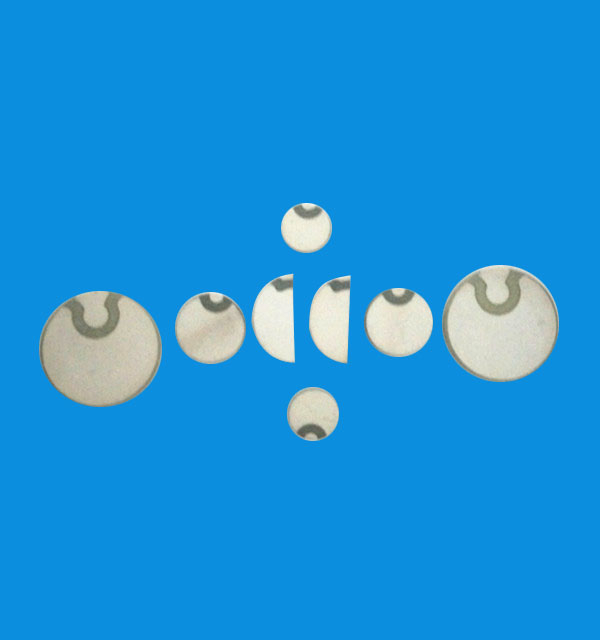

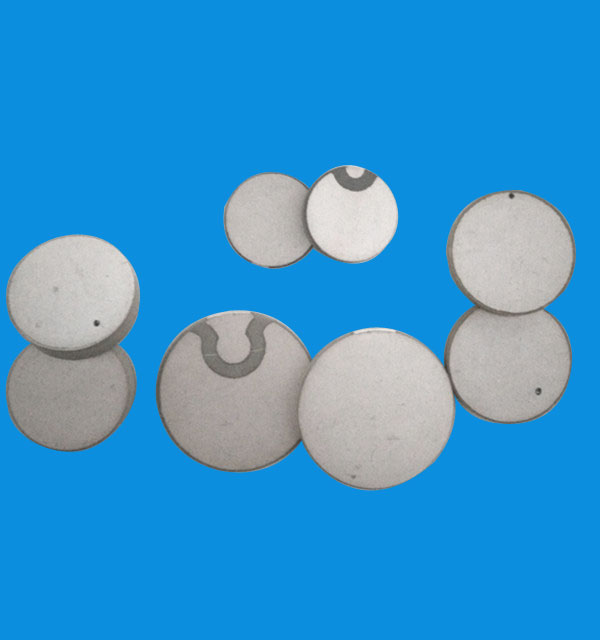

pi ezoelectricセラミックディスク要素

ブランド名：	ジュード
モデル番号：	JPCP-P51-100001
材料：	P-51
MOQ：	交渉可能
支払い：	T/T、L/C
注文配達時間：	30営業日以内
交通機関：	DHL、TNT、UPS、EMSなどのExpress Companyを介してAIRによる

プレート、ディスク、圧電セラミックリングなどの圧電セラミック成分は, 、力、圧力、ひずみまたは加速などの機械的信号を電圧に変換します。
圧電成分の形状と寸法は、ツールによって決定される制限内で選択できますが、寸法は互いに依存します。最小寸法は、物理的および技術的な制限によって決定されます。たとえば、厚さや壁の厚さは、機械加工中のセラミックの機械的強度によって制限されます。

タイプ：片側電極

両面電極

機能：高品質

高感度

高い静電容量

アプリケーション：超音波障害検出

流量測定

超音波トランスデューサー

距離測定

モデルと技術データ：

タイプ	放射状周波数 FR（KHZ）	カップリング定数（k ₃₁）％	静的容量 C（PF）	圧電変化定数 D ₃₃^10-12（CN）	エージェントウェア TG（％）
JPCP-P51-100001	192±5％	65	770±10％	580	2
JPCP-P51-120002	160±5％	65	1200±10％	580	2
JPCP-P51-150002	128±5％	65	2140±10％	580	2
JPCP-P51-200002	97±5％	65	3700±10％	580	2
JPCP-P51-250002	77±5％	65	5800±10％	580	2
JPCP-P51-400002	49±5％	65	14500±10％	580	2
JPCP-P51-450002	43±5％	65	19380±10％	580	2
JPCP-P51-500002	39±5％	65	23830±10％	550	2
JPCP-P51-281406	46±5％	65	1840±10％	550	2
JPCP-P51-301006	48±5％	65	2500±10％	560	2
JPCP-P51-301206	46±5％	65	2360±10％	560	2
JPCP-P51-301406	44±5％	65	2200±10％	560	2
JPCP-P51-341206	42±5％	65	3160±10％	560	2
JPCP-P51-341406	40±5％	65	3000±10％	560	2
JPCP-P51-381505	37±5％	65	4570±10％	560	2
JPCP-P51-381506	37±5％	65	3800±10％	560	2
