日本語超音波音響トランスデューサー
C-11Kタイプチューブトランスデューサー
超音波音響トランスデューサーは、 結晶 圧電セラミックの圧電効果または鉄ニッケル合金の磁気方針によって動作します。電気抑制効果と圧電効果を使用して、超音波を生成および受け取ります。 ソナーが超音波波を放出すると、クリスタルシートの両端に超音波振動電圧が適用されます。したがって、結晶の厚さは超音波振動電圧とともに変化し、超音波振動をもたらします。結晶は振動して、周囲の水によって発生する放射を促進します。
パフォーマンスパラメーター表1：
操作周波数帯域： | 8kHz〜20kHz |
共振周波数： | 11kHz |
水平ビーム： | 全診断 |
垂直ビーム： | 45度（-3dB） |
最大入力電力： | 800W |
サウンドソースレベル： | 195db（11kHz） |
働く深さ： | 500m |

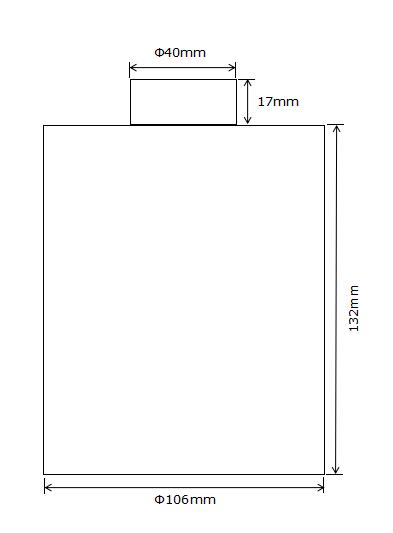

最大直径： | 106m |
身長： | 150mm |
空気中の体重： | 4.5kg |
作業温度： | -5℃〜 +70℃ |
保管温度： | -40℃〜 +80℃ |

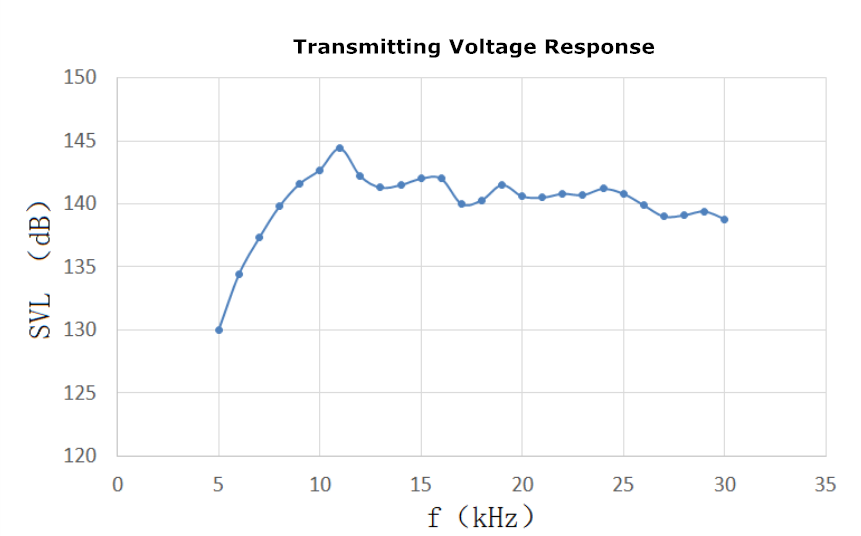

電圧応答テーブルの送信
頻度 （KHz） | 電圧応答の送信 |
5 | 130 |
6 | 134.4 |
7 | 137.3 |
8 | 139.8 |
9 | 141.6 |
10 | 142.7 |
11 | 144.4 |
12 | 142.2 |
13 | 141.3 |
14 | 141.5 |
15 | 142 |
16 | 142 |
17 | 140 |
18 | 140.3 |
19 | 141.5 |
20 | 140.6 |
21 | 140.5 |
22 | 140.8 |
23 | 140.7 |
24 | 141.2 |
25 | 140.8 |
26 | 139.9 |
27 | 139 |
28 | 139.1 |
29 | 139.4 |
30 | 138.8 |

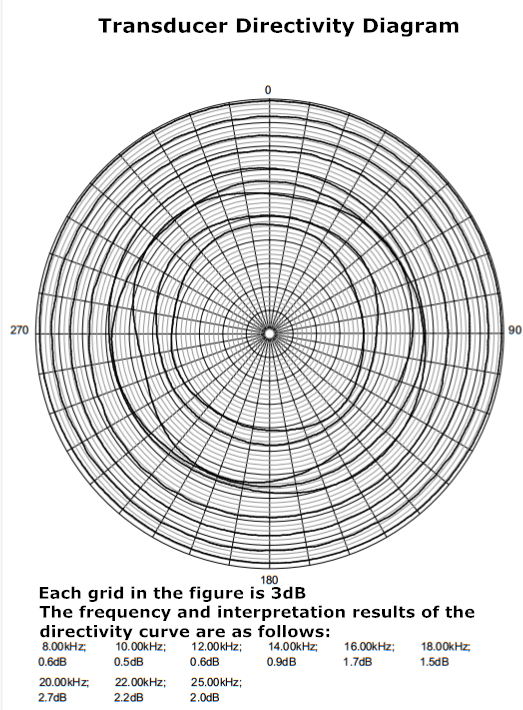

水平方向

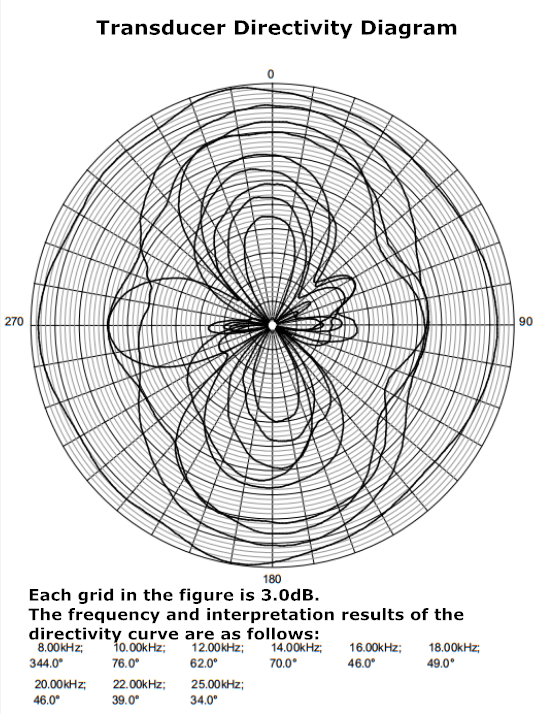

垂直方向
アプリケーション： 超音波音響トランスデューサーは、海洋検出および水中トランスデューサーに使用されます。
Weifang Jude Electronic Co.、Ltdは、のメーカーです 圧電セラミックコンポーネント。20年間この業界に従事しており、独自の工場、経験豊富な技術スタッフがあり、ISO 9001認定を達成しています。
私たちは、国内の一流の大学と協力し、プロの圧電セラミックR&Dルームを設立し、このすべてのサポートを備えて、最高の製品品質と最高のサービスを提供できます。
研究開発研究所： www.xjtcyjy.com
認証：
工場：
配送：
DHL、UPS、TNT 、EMS など、 Express Companyを 介し てAir By Air By Air By Air に 配信される ほとんどの 製品 。
輸送 時間 ： 1 週間 は 私 たち から 送ら れ た 後 、 .
顧客 オフィス に 到着 でき ます 。 .
