圧電セラミックディスクと圧電ブザーの違い

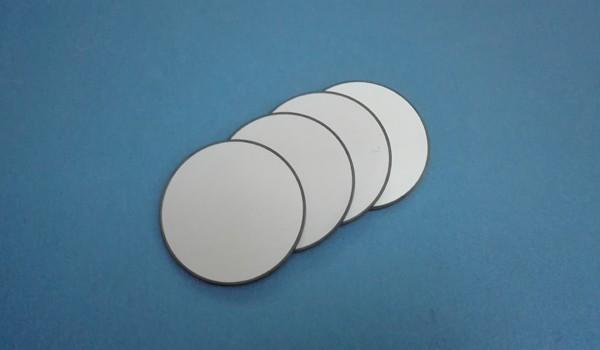

ピエゾセラミックディスクとは何ですか？

一般的にブザーチップとして知られている圧電セラミックディスクは、電子サウンド要素です。圧電セラミック誘電体材料は、2つの丸い銅電極の間に配置されます。 ACオーディオ信号が2つの電極に接続されている場合、圧電プレートは信号の大きさと周波数に従って振動して対応する音を生成します。圧電セラミックシートは、単純な構造と低コストのために、おもちゃ、発音電子時計、電子機器、電子時計、タイマーなどの電子器具で広く使用されています。

1。作業原則

ピエゾセラミックディスクがDC電圧で適用されると、交互の繰り返し機械的曲げ変形が生成され、それにより空気中に音波が生成されます。外力の作用の下で、圧電セラミックシートは電気波を生成し、電気信号に変換されます。

2。機能

高感度、低エネルギー消費、良好な信頼性、良好な安定性、高温および低温抵抗、長寿命、薄い厚さ、軽量、小さなサイズ、高圧抵抗など。

3。特定の目的

ブザー

受信機

バッテリーアラーム

センサー電子スフィメモマンメーター

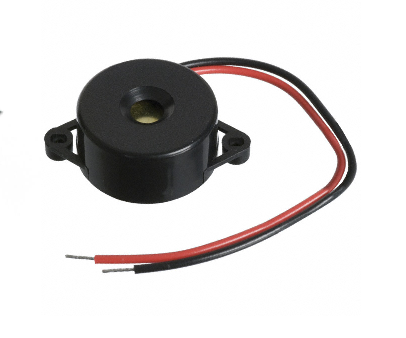

圧電ブザーとは何ですか

圧電ブザーは、圧電セラミックを電気音響トランスデューサーとして使用する響きの体です。このタイプのデバイスのコアは、金属シートに貼り付けられた 圧電セラミックウェーハで作られたトランスデューサー 、つまり圧電ブザーシートです。無線周波数ノイズや低消費電力のない圧電ブザーの特性により、非常に迅速に評価され、発達しています。

1。構造原則

圧電ブザーは、主にマルチバイブレーター、圧電ブザー、インピーダンスマッチャー、共鳴ボックス、シェルで構成されています。マルチバイブレーターは、トランジスタまたは積分回路で構成されています。電源がオンになると（1.5〜15V DC作業電圧）、マルチバイブレーターが振動し始め、1.5〜2.5kHzのオーディオ信号を出力し、インピーダンスマッチャーはピエゾエレクトリックブザーを鳴らして音を立てます。

2。準備プロセス

圧電ブザーの調製プロセスには、主にバッチ、ボールミリング、スプレー粒子形成、成形、焼結、および後処理が含まれます。その中で、成形プロセスは準備プロセスにおいて非常に重要なプロセスです。それはチューブのサイズと形状に影響を与えるだけでなく、成形された体の微細構造の均一性と、異なる成形法に応じた位相分布の均一性にも影響し、焼結プロセスに影響を与え、製品の品質に直接影響します。

したがって、一般的にドライプレス方法が使用されます。焼結の観点から、中程度および低温発火の使用は、安全性と信頼性の原則の下で高品質のPZT圧電セラミックブザー製品を準備するために設計されたプロセスであり、環境保護への注意、機械化機器レベル、経済の合理的な考慮事項です。

3。圧電ブザーの選択

ドライブモード：ブザーが動作するために周波数信号を提供できない場合は、ビルトインドライブ回路の​​使用を検討し、DC電圧を適用します。ストレートトーン、高速トーン、遅いトーンなど、さまざまなサウンド信号もあります。 （2つの方法があります。自己励起振動は、共振ポイントで振動を使用して音波を生成する方法です。他の興奮振動は、共鳴ポイントから遠く離れた周波数で音波を生成する方法です。）

サイズ：サイズは周波数に影響し、サイズが小さいと周波数が高くなります。

電圧：四方波によって駆動されるv opによって計算され、電圧が高くなるほど、体積が高くなります。

ピッチ：圧電ブザーには多くの仕様があり、まったく同じ仕様を見つけることは難しいことがよくあります。トライアルの同じピッチと閉じる周波数を選択できます。

4.圧電ブザーの利点

（1）移動可能な接触部分がないため、長寿命と高い信頼性があります。 10,000時間以上継続的に使用できます。それは半多数のデバイスです。

（2）アークまたは無線周波数ノイズは生成されず、他のラインへの干渉もありません。

（3）緩みのために大きな振動を引き起こしません。

（4）電子回路によって制御されるため、さまざまな快適なサウンド、アナログサウンド、断続的な音を発する可能性があります。トーンは純粋で、ノイズで簡単に覆われていません。

（5）電圧励起により、現在の消費量は小さく、一般に20mA未満で、100mA以下です。

（6）大小のボリューム、ボリュームは70デシベル/20cmに達する可能性があり、コンポーネントの厚さはわずか1mm以下です。

（7）広い動作温度範囲。

（8）インストールは簡単で、電磁コイルや移動コイルがないため、断熱性の劣化を心配する必要はなく、漏れの可能性はありません。

5。圧電ブザーの適用

圧電ブザーには、実際には3つの市販のフォームがあります。つまり、圧電ブザー複合体、圧電ブザーサウンディングボディ、および市場のさまざまなニーズを満たすための圧電ブザーがあります。フォームに関係なく、その使用は、3種類のアラーム、判断、および通知と切り離せません。

アラーム用の圧電ブザーは、火災、煙密度、空気漏れ、盗難防止、自動車アラームに使用されます。通知用の圧電ブザーは、魚の狩猟用機械、機器、医療機器、自動販売機、洗濯機、電気ストーブなどの通知として使用され、光の適応よりも有利です。さらに、アナログサウンドとコンポジットサウンドを備えた圧電ブザーも、おもちゃ、ビデオゲームなどで使用できます。
